Устьевое оборудование

1 – Задвижка;

2 – Кабельный ввод;

3,4,5 – Манометры;

6 – Клапан-отсекатель

Глубинное оборудование

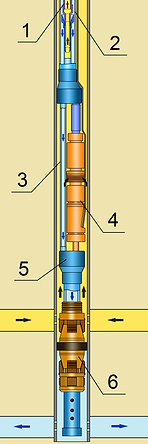

Для добычи с верхнего объекта и закачки в нижний

1 – Внутренняя  НКТ;

2 – Наружная НКТ;

3 – Многотрубный байпас;

4 – УЭЦН;

5 – Стыковочный узел;

6 – Пакер.

Для добычи с нижнего объекта и закачки в верхний

1 – Внутренняя  НКТ;

2 – Наружная НКТ;

3 – Верхний пакер;

4 – Кабель;

5 – Разделитель потоков;

6 – Нижний пакер;

7 – УЭЦН.

​

Область применения

1.Нагнетательные скважины с нефтенасыщенными пластами;

2.Добывающие скважины, имеющие потенциал для закачки.

Краткое описание

Верхний пакер обеспечивает защиту эксплуатационной колонны от давления жидкости закачки. Нижний пакер разделяет продуктивный и нагнетаемый пласты. Установка ЭЦН осуществляет отбор пластового  флюида с  продуктивного пласта по колонне НКТ меньшего диаметра. Закачка агента в нагнетаемый пласт производится с устья по кольцевому зазору между колоннами НКТ большего и меньшего диаметра.

Основные особенности

1. Простота монтажа, без применения специального инструмента на устье

2. Возможность контроля параметров добычи и закачки на устье;

3.  Применение серийно изготавливаемых УЭЦН в компоновке

4. Наличие устьевого клапана-отсекателя, защищающего линию добычи при разгерметизации внутреннего лифта.
